一、監測孔的設定：

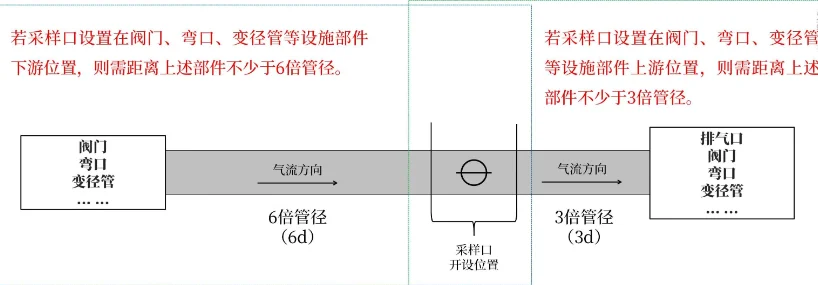

1、對于顆粒態污染物，監測斷面優先設置在垂直管段，應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑(或當量直徑)和距上述部件上游方向不小于2倍直徑(或當量直徑)處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。在選定的監測斷面上開設監測孔，監測孔的內徑應≥90mm，常用的是DN100mm的檢測孔。監測孔在不使用時應用蓋板或管帽封閉，使用時應易打開。

注：目前最新標準T/CAEPI 46－2022中要求是上2 下4，而HJT397-2007中檢測口要求的是上3下6，此為最優方案，也就是說下游最少是4倍管徑處設置檢測口。

2、煙道直徑≤1m的圓形煙道，設置一個監測孔；煙道直徑大于1m不大于4m的圓形煙道，設置相互垂直的兩個監測孔；煙道直徑＞4m的圓形煙道，設置相互垂直的4個監測孔。

二、監測平臺要求：

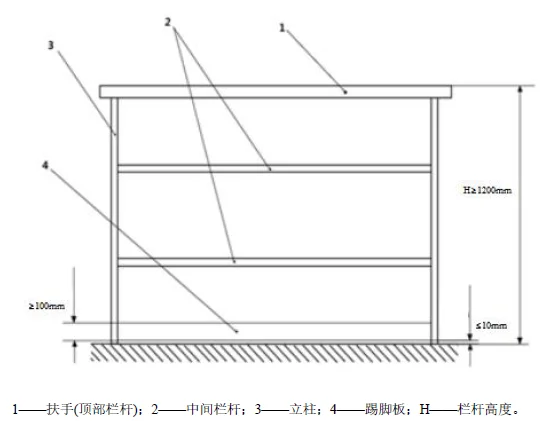

1、距離墜落高度基準面0.5m以上的監測平臺及通道的所有敞開邊緣應設置防護欄桿(見下圖)，防護欄桿的高度應≥1.2m。

2、監測平臺的防護欄桿應設置踢腳板，踢腳板應采用不小于100mm×2mm的鋼板制造，其頂部在平臺面之上高度應≥100mm，底部距平臺面應≤10mm。

3、監測平臺可操作面積應≥1.5㎡，單邊長度應≥1.2m，且不小于監測斷面直徑(或當量直徑)的1/3。若監測斷面有多個監測孔且水平排列，則監測平臺區域應涵蓋所有監測孔；若監測斷面有多個監測孔且豎直排列，則應設置多層監測平臺。通往監測平臺的通道寬度應≥0.9m。

4、監測平臺地板應采用厚度≥4mm的花紋鋼板或鋼板網鋪裝(孔徑小于10mm×20mm)，監測平臺及通道的載荷應≥3kN/㎡。

三、監測梯要求

1、監測平臺與地面之間應保障安全通行，設置安全方式直達監測平臺。設置固定式鋼梯或轉梯到達監測平臺，應符合GB4053.1和GB4053.2要求。

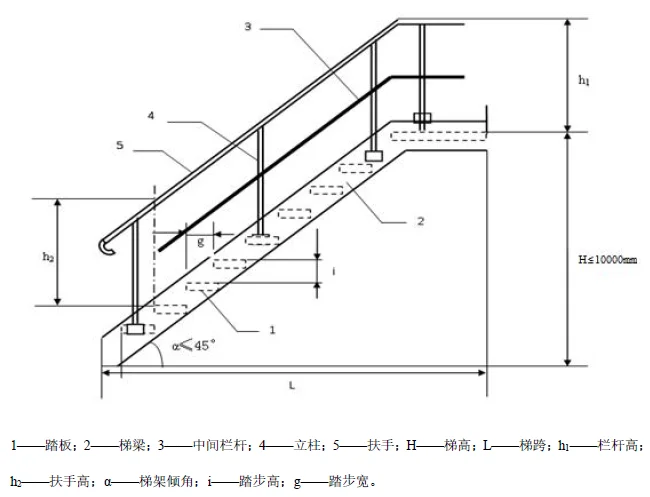

2、監測平臺與墜落高度基準面之間距離超過2m時，不應使用直梯通往監測平臺，應安裝固定式鋼斜梯、轉梯或升降梯到達監測平臺。梯子無障礙寬度≥0.9m，梯子傾角不超過45度。每段斜梯或轉梯的最大垂直高度不超過10m，否則應設置緩沖平臺，緩沖平臺的技術要求同監測平臺。(見下圖)

5、煙囪避雷

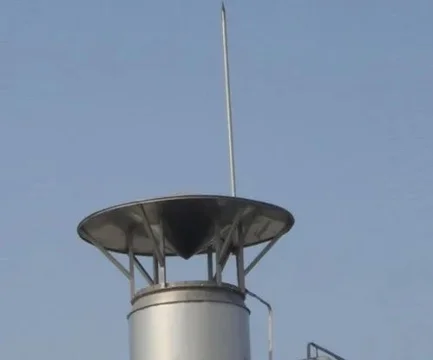

接閃桿:

接閃桿采用熱鍍鋅圓鋼與鋼管制成時，其直徑應符合下列規定：

1）桿長1m以下時，圓鋼不應小于12mm，鋼管不應小于20mm。

2）桿長1m～2m時，圓鋼不應小于16mm，鋼管不應小于25mm。

3）獨立煙囪頂上的桿，圓鋼不應小于20mm，鋼管不應小于40mm。

當煙囪上的引下線采用圓鋼時，其直徑不應小于12mm；采用扁鋼時，其截面不應小100mm2，厚度不應小于4mm。

高度不超過40m的煙囪，可只設一根引下線，超過40m時應設兩根引下線。可利用螺栓或焊接連接的一座金屬爬梯作為兩根引下線用。金屬煙囪應作為接閃器和引下線。

接地線：

將接地線連接到避雷針的底部，并將其引入地下。接地線的長度應該根據實際情況而定，一般要求深度要達到2米以上。在安裝接地線時要注意連接牢固，同時要避免與其他金屬部分的接觸。如果客戶廠房自身有接地網，可將接地線直接并入廠房
